CADソフト、VectorWorks用のマクロです。
地質調査で得られた地質情報で、地質想定断面図を作成するプログラムです。このマクロは、最終的に10パートに別れ、10000行を越えるものになり、最初の例とは難易度、規模ともに比較にはなりませんが、それでも、miniCAD(現VectorWorks)でなければ、完成には、何倍もの時間と労力がかかったに違いありません。

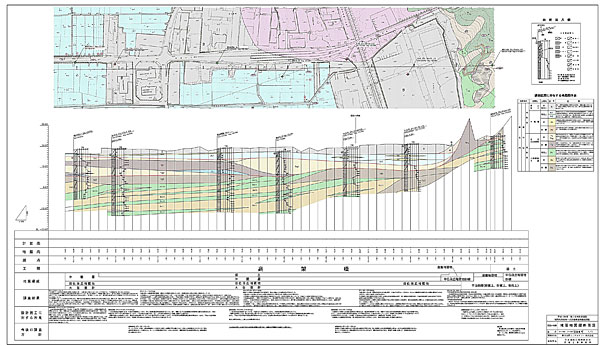

このマクロをご紹介するには、まず、土木関係者以外の読者の皆様にとっては、地質想定断面図とは何かということをご説明申し上げることから始めるほうがよいかと思います。次の図は、地質想定断面図の一例で縦810mm×横1410mmという大きな完成図面です。
このマクロは、当社社長が共著の著書「VectorWorksの達人」(ソーテック社)で紹介しています。
